XHORSE XMACHINE 3D | Desktop-5-Achsen-CNC-Maschine – Industrielle Präzision im Kompaktformat  Lieferung im 2. Quartal 2026

Kraft, Präzision und Intelligenz in einem kompakten System

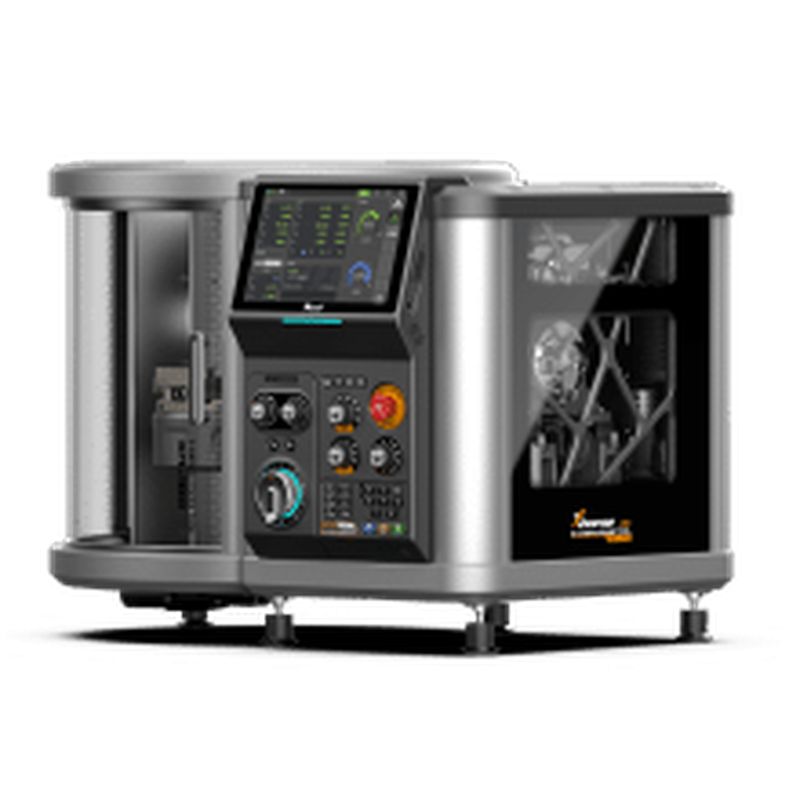

Die XHORSE XMACHINE 3D ist das Ergebnis jahrelanger Forschung und Entwicklung im Bereich der Mehrachsen-Präzisionsbearbeitung.

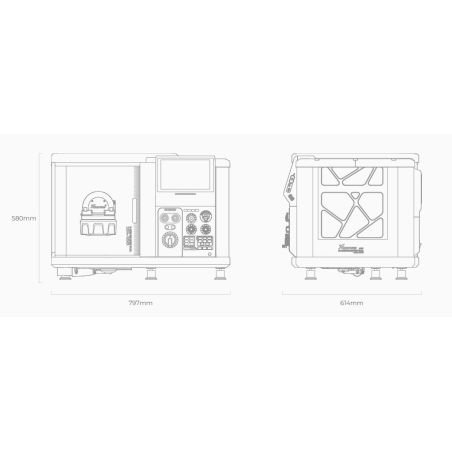

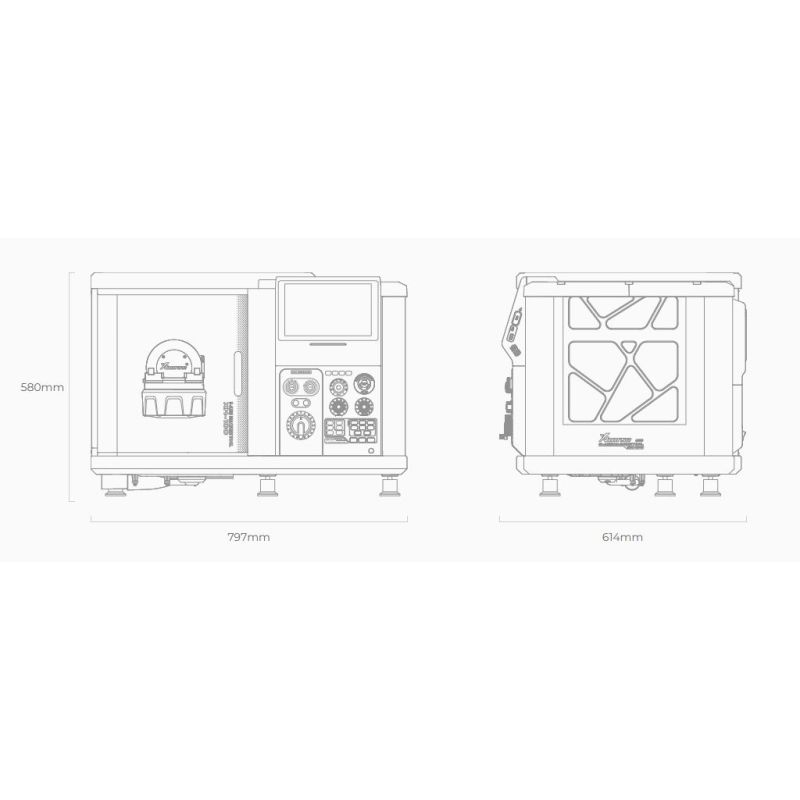

Sie vereint mechanische Steifigkeit, hohe Dynamik und mikrometergenaue Präzision in einem kompakten Format (797 × 614 × 580 mm, ≈ 130 kg) und richtet sich an Ingenieure, Ausbilder, Designer und Fertigungsbetriebe, die höchste Genauigkeit auf begrenztem Raum benötigen.

Ihr horizontales 5-Achs-System ermöglicht die gleichzeitige Bewegung aller Achsen und eröffnet damit völlig neue Möglichkeiten in der Werkstückbearbeitung – ohne Umspannen, ohne Genauigkeitsverlust.

Mechanischer Aufbau und Struktur

• Horizontale Portalstruktur aus massivem Stahlguss – vibrationsarm und extrem steif.

• Linearbewegungen X/Y/Z auf präzisionsgeschliffenen Kugelumlaufspindeln mit eigenentwickelten Servomotoren und absoluten Encodern.

• Verfahrwege: X = 156 mm | Y = 203 mm | Z = 125 mm.

• Rotationsachsen A und C:

  • A-Achse = –30° bis +110° (neue harmonische Untersetzung für Stabilität).

  • C-Achse = 360°-Dauerrotation mit Direktantriebsmotor.

• Rundtisch Ø 100 mm, Belastbarkeit ≤ 10 kg, Konzentrizität ≤ 0,005 mm.

Diese Kinematik ermöglicht vollständige Mehrseitenbearbeitung in einem Durchlauf – ideal für komplexe Geometrien und anspruchsvolle Prototypen.

Spindel und Dynamik

• Spindeldrehzahl bis zu 18 000 U/min, Permanentmagnet-Synchronmotor (PMSM).

• Aktive Luftkühlung über seitlichen Luftkanal und integrierte Windabdeckung für konstante Temperatur.

• Leistung 2,2 kW, hoher Drehmomentverlauf für Aluminium, Kupfer, Messing, technische Kunststoffe oder Harthölzer.

• Eilganggeschwindigkeit ≥ 4000 mm/min, perfekt für komplexe Freiformbahnen.

• EtherCAT-Protokoll für deterministische Kommunikation und synchrone Achsbewegung im Sub-Millisekunden-Bereich.

Automatisierung und intelligente Funktionen

• Automatische Zentrierung und Referenzmessung mit optischen Sensoren und kabellosen Tastern.

• Automatische Achsenkalibrierung (Closed-Loop-System) – Fehlerkompensation in unter 5 Minuten.

• Verdeckter automatischer Werkzeugwechsler mit 6 Plätzen, der sich während der Bearbeitung automatisch entfaltet und wieder einzieht.

• Automatische Werkzeuglängenkontrolle – reduziert Rüstzeiten und verlängert die Werkzeuglebensdauer.

Das Ergebnis : ein vollständig automatisiertes, intelligentes CNC-System, das Präzision und Produktivität auf Desktop-Ebene bringt.

Numerische Steuerung – XMachine-NCS

Mitgeliefert wird das hauseigene XMachine-NCS-Steuerungssystem, das speziell für die XMACHINE entwickelt wurde.

Hauptmerkmale :

• Intuitive grafische Benutzeroberfläche mit Echtzeit-Simulation.

• RTCP-Funktion (Rotating Tool Center Point) und 3+2-Positionierung.

• Flexible Interpolation für simultane Mehrachsen-Bearbeitung.

• Thermische und geometrische Fehlerkompensation in Echtzeit.

• Visualisierung von Vorschub, Schnittgeschwindigkeit und Werkzeugweg in 3D.

Voll kompatibel mit gängigen CAM-Systemen (Fusion 360, MasterCAM, SolidCAM, Powermill usw.).
Ein eigenes XHORSE-CAM befindet sich in Entwicklung, um eine vollständig integrierte Toolchain zu bieten.

Materialien und Anwendungsbereiche

Geeignete Materialien : Aluminium, Kupfer, Messing, POM, ABS, PA, PMMA, Holz, Kunstharze u.v.m.

Typische Anwendungen :

• Hochpräzise mechanische Komponenten und Formeinsätze.

• Prototyping im Maschinenbau, Design oder Motorsport.

• Kunst- und Bildhauerprojekte mit detailreichen Gravuren.

• Technische Ausbildung – praktische Demonstration moderner CNC-Technik.

• Sonderwerkzeug- und Kleinserienfertigung mit höchsten Toleranzansprüchen.

Bedienkomfort und Wartung

• Luftkühlungssystem – kein Schneidöl erforderlich, minimale Wartung.

• Schnelle Montage – Lieferung vorkonfiguriert, einfache Inbetriebnahme.

• Transparente Schutzeinhausung für optimale Sicht.

• Niedrige Geräusch- und Vibrationswerte, geeignet für Labor- oder Büroumgebungen.

KEYFIRST – Offizieller XHORSE-Distributor für Europa

Seit über zehn Jahren ist KEYFIRST der exklusive Vertriebspartner von XHORSE in Europa.
Die tägliche Zusammenarbeit mit dem Entwicklungsteam in Shenzhen gewährleistet :

• Werkseitig zertifizierten technischen Support,

• Fachschulungen und Anwendertrainings,

• Schnelle Ersatzteil- und Zubehörlieferung innerhalb Europas,

• Kalibrierte Maschinen mit Prüfprotokoll vor Auslieferung.

KEYFIRST steht für Kompetenz, Service und absolute Verfügbarkeit, damit Ihre XMACHINE jederzeit einsatzbereit bleibt.

Technische Daten (Kurzüberblick)

XMACHINE 3D – Die Zukunft der Präzisionsfertigung

Die XHORSE XMACHINE 3D verkörpert den Fortschritt der Industrie 4.0 – eine kompakte, automatisierte 5-Achs-CNC-Lösung, die die Grenzen zwischen Werkstatt und Labor aufhebt.
Dank KEYFIRST, dem offiziellen europäischen Distributor, profitieren Anwender von direkter Herstellerkompetenz, Schulung, Wartung und technischer Exzellenz.

XMACHINE 3D – wo Innovation, Ingenieurskunst und Präzision auf kompaktem Raum zusammenfinden.
