XHORSE XMACHINE 3D | Máquina CNC de Sobremesa de 5 Ejes – Precisión Industrial en Formato Compacto  Entrega en el 2.º trimestre de 2026

Potencia, precisión e inteligencia en un solo sistema

La XHORSE XMACHINE 3D es el resultado de más de una década de investigación en mecanizado de alta precisión multieje.

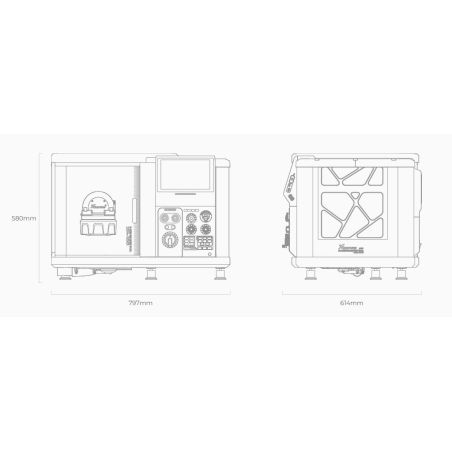

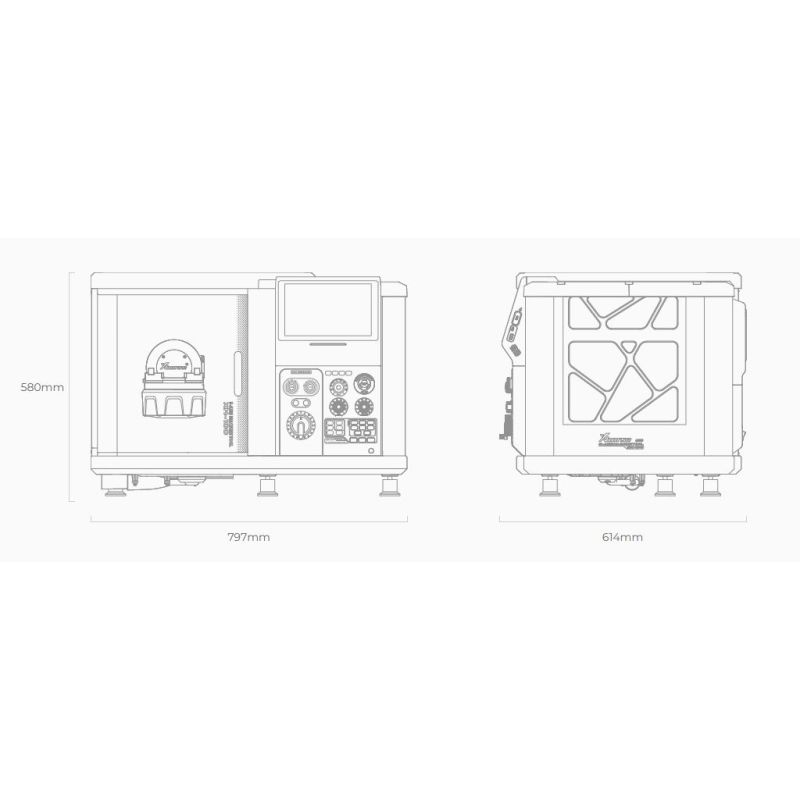

Combina rigidez mecánica, control dinámico y precisión micrométrica en un diseño compacto (797 × 614 × 580 mm, ≈130 kg), ideal para ingenieros, formadores, diseñadores y fabricantes que buscan un rendimiento industrial en un espacio reducido.

Su arquitectura horizontal de 5 ejes simultáneos ofrece libertad total de movimiento y permite mecanizar las piezas más complejas sin reposicionamiento manual ni pérdida de precisión.

Estructura mecánica y diseño

• Estructura tipo pórtico horizontal en acero fundido de alta densidad para máxima rigidez y mínima vibración.

• Ejes lineales X/Y/Z accionados por husillos de bolas de precisión con servomotores XHORSE y encoders absolutos.

• Recorridos efectivos: X = 156 mm | Y = 203 mm | Z = 125 mm.

• Ejes rotativos A y C:

  • A: inclinación de –30° a +110°, con reductor armónico para mayor estabilidad angular.

  • C: rotación continua de 360° con motor de accionamiento directo.

• Mesa rotativa Ø100 mm, carga máxima de 10 kg, concentricidad ≤ 0,005 mm.

Gracias a su cinemática de 5 ejes, la XMACHINE realiza mecanizado multilateral en una sola sujeción, reduciendo errores de fijación y mejorando la productividad.

Rendimiento y sistema de husillo

• Velocidad del husillo: hasta 18 000 rpm, motor PMSM (síncrono de imán permanente).

• Refrigeración por aire activa, con conducto lateral y deflector personalizado para estabilidad térmica.

• Potencia nominal: 2,2 kW con par constante, adecuada para aluminio, latón, plásticos técnicos o maderas duras.

• Velocidad de avance rápido (X/Y/Z): ≥ 4000 mm/min, garantizando movimientos fluidos y precisos.

• Protocolo EtherCAT: comunicación industrial en tiempo real y sincronización submilisegundo entre ejes.

Automatización inteligente y calibración avanzada

• Centrado y medición automáticos de piezas mediante sensores ópticos y palpadores inalámbricos.

• Calibración automática de ejes (sistema cerrado): corrección de errores en menos de 5 minutos.

• Cambiador automático de herramientas oculto:

  • 6 posiciones integradas en el chasis,

  • despliegue y retracción automáticos durante la operación,

  • reducción de tiempos muertos y aumento de productividad.

• Medición automática de herramienta: detección de desgaste y compensación dinámica de longitud.

Estos sistemas combinan automatización avanzada con una precisión constante, creando una experiencia CNC totalmente autónoma.

Sistema de control – XMachine-NCS

La XMACHINE incluye el sistema de control numérico propietario XMachine-NCS, desarrollado por los ingenieros de XHORSE para una integración completa.

Características principales:

• Interfaz gráfica intuitiva con simulación 3D en tiempo real.

• Funciones RTCP (Rotating Tool Center Point) y posicionamiento 3+2.

• Interpolación multieje flexible y control de trayectoria anticipado.

• Compensación de errores térmicos y geométricos automática.

• Visualización dinámica de trayectorias, velocidades y cargas de corte.

Es totalmente compatible con los principales programas CAM del mercado (Fusion 360, MasterCAM, SolidCAM, Powermill, etc.).
XHORSE también está desarrollando su propio software CAM integrado para una cadena de trabajo completa.

Materiales y aplicaciones

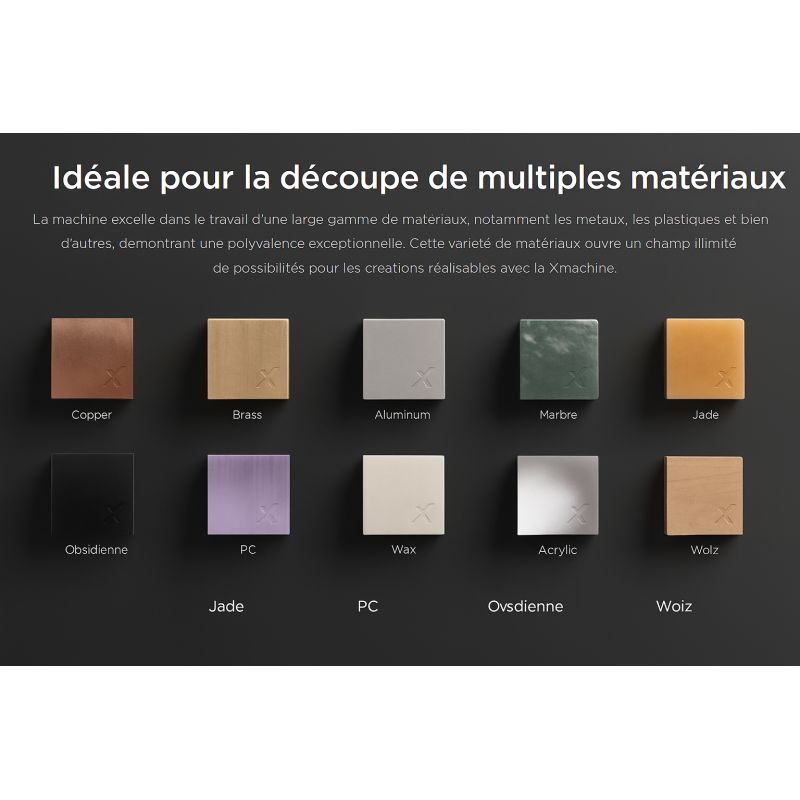

Materiales compatibles: aluminio, cobre, latón, POM, ABS, PA, PMMA, madera, ceras y resinas mecanizables.

Aplicaciones típicas:

• Componentes mecánicos de alta precisión y moldes.

• Prototipado rápido para ingeniería y diseño industrial.

• Proyectos artísticos o decorativos con grabado fino.

• Formación técnica y enseñanza en manufactura CNC.

• Fabricación de herramientas especiales y series pequeñas.

Facilidad de uso y mantenimiento

• Sistema de refrigeración por aire, sin líquidos de corte ni mantenimiento intensivo.

• Montaje sencillo: la máquina se entrega preajustada, lista para usar.

• Cabina protectora transparente para visibilidad y seguridad óptimas.

• Bajo nivel de ruido y vibraciones, ideal para laboratorios, aulas o talleres urbanos.

KEYFIRST – Distribuidor oficial XHORSE en Europa

Desde hace más de diez años, KEYFIRST es el distribuidor oficial de XHORSE en Europa, colaborando estrechamente con los ingenieros de Shenzhen para ofrecer:

• Soporte técnico certificado de fábrica,

• Formación profesional personalizada,

• Entrega rápida y asistencia postventa en toda Europa,

• Verificación y calibración previa de cada unidad antes del envío.

Esta alianza garantiza a los clientes rendimiento, fiabilidad y soporte local con la calidad original de XHORSE.

Ficha técnica resumida

XMACHINE 3D – El futuro de la fabricación de precisión

La XHORSE XMACHINE 3D encarna la visión de la Industria 4.0: una CNC de 5 ejes compacta, automatizada y con rendimiento industrial.
Gracias a KEYFIRST, distribuidor oficial europeo desde hace más de una década, los usuarios cuentan con soporte técnico directo, formación especializada y mantenimiento certificado.

XMACHINE 3D – donde la innovación, la ingeniería y la precisión se unen para redefinir la manufactura moderna.
