OBDSTAR RH850/V850 Adapter Kit – Kit Adaptador Profesional para Airbag, IMMO y Cuadros de Instrumentos

Descripción General

El OBDSTAR RH850/V850 Adapter Kit es una herramienta de diagnóstico y programación de alta gama, diseñada para la lectura, descifrado y reinicialización de datos electrónicos en vehículos modernos.
Permite intervenir con precisión en los módulos Airbag, IMMO (inmovilizador antirrobo), Cuadro de instrumentos (Dashboard), BCM (Body Control Module) y ELV (Electronic Steering Lock).

Este kit es esencial para los profesionales que necesitan realizar operaciones avanzadas como la lectura de datos cifrados, el borrado de datos de colisión de airbag o la programación de llaves AKL (All Keys Lost) en una amplia gama de vehículos recientes.

Importante:
El RH850/V850 Adapter Kit debe utilizarse junto con el programador multifunción OBDSTAR MP001.
Todas las tabletas OBDSTAR deben estar actualizadas con la última versión de software para garantizar un funcionamiento óptimo y una compatibilidad total.

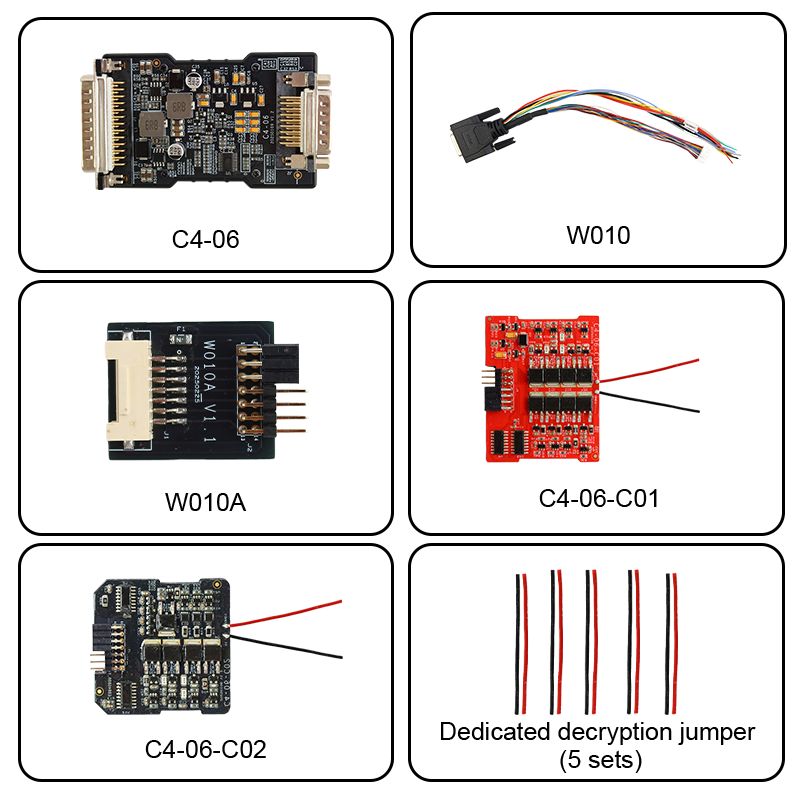

Contenido del Kit

• 1 × C4-06

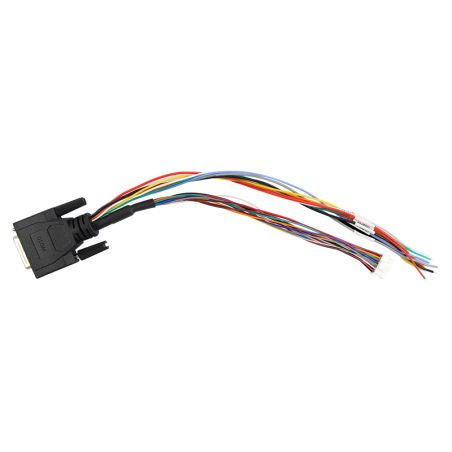

• 1 × W010

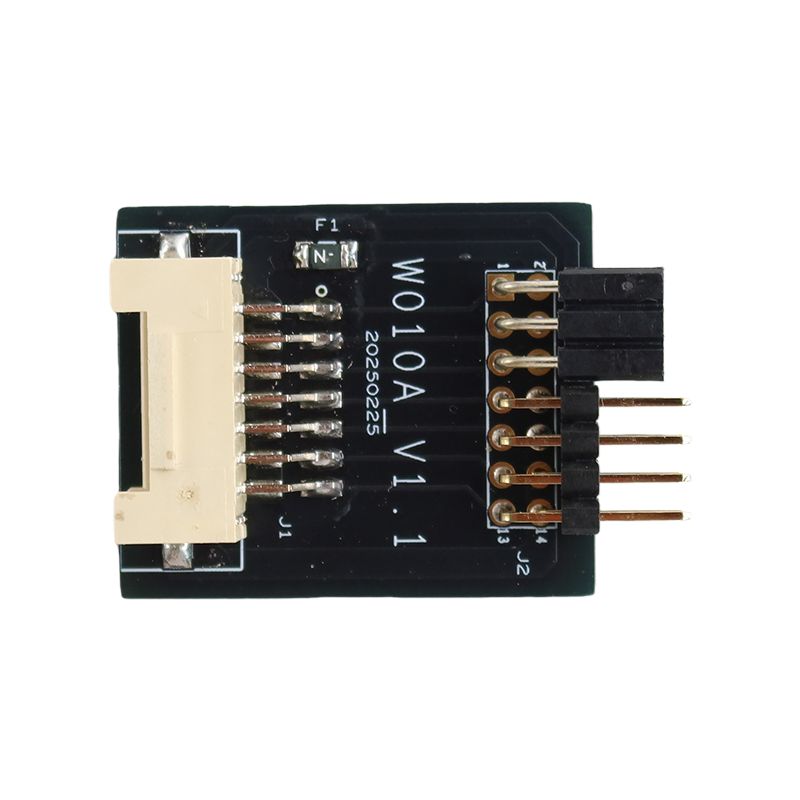

• 1 × W010A

• 1 × C4-06-C01

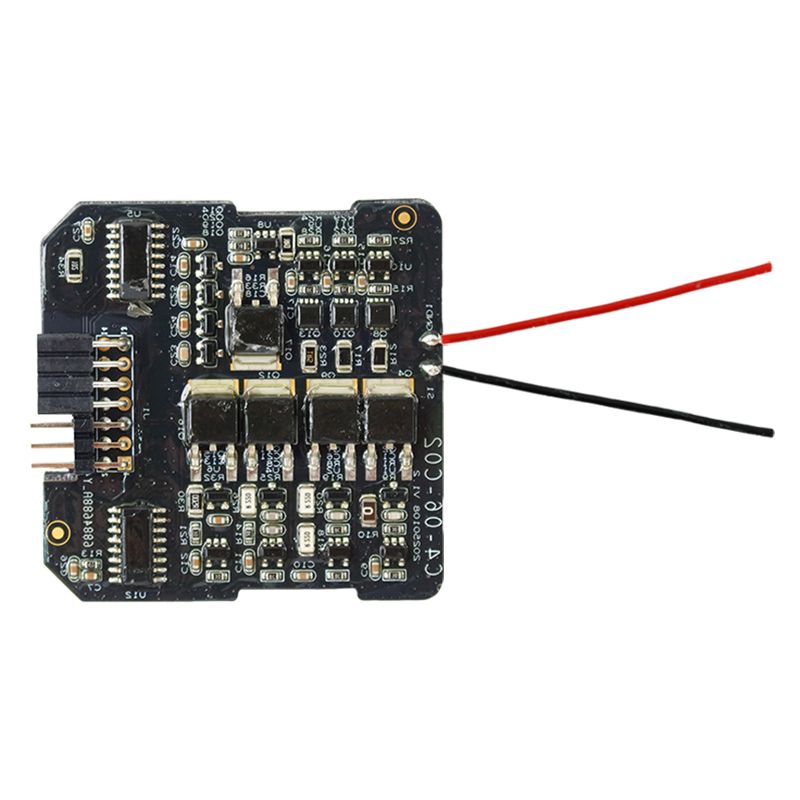

• 1 × C4-06-C02

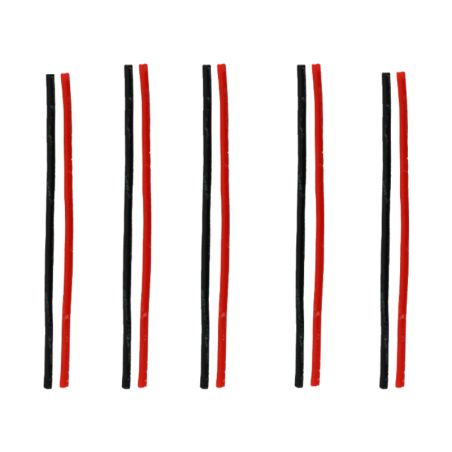

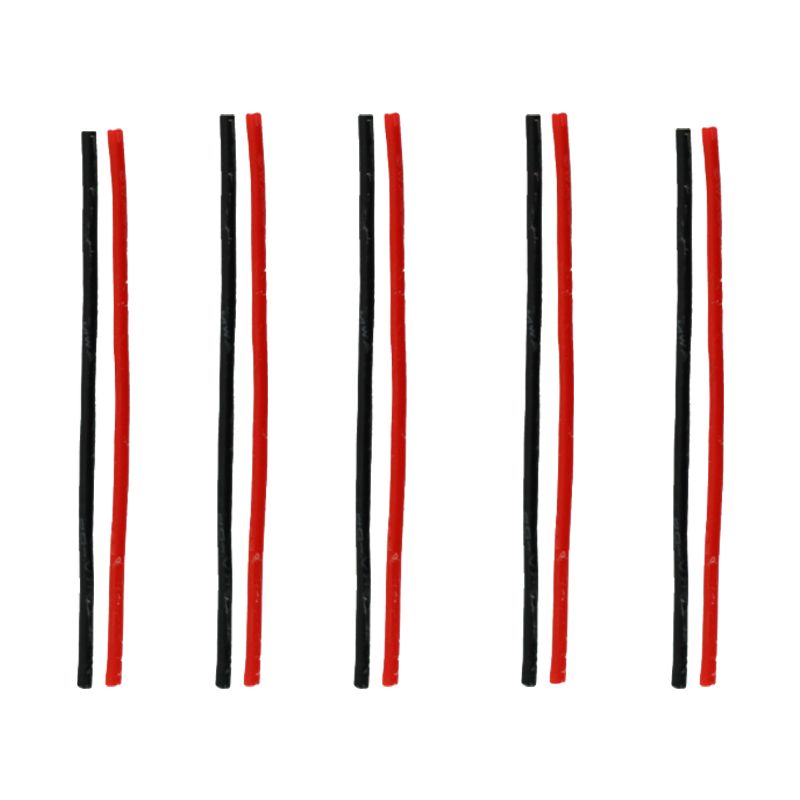

• 5 × Puentes de descifrado dedicados

Funciones Soportadas

• Reinicialización de módulos Airbag (lectura/escritura de datos + crash erase)

• Lectura y descifrado de datos IMMO y códigos PIN

• Compatibilidad con módulos Dashboard, BCM y ELV

• Sincronización de datos IMMO mediante servidores OBDSTAR

• Compatibilidad con ECM/TCM según accesorios utilizados

Accesorios Necesarios (según función)

• RH850/V850 Adapter Full Kit (incluye: RH850/V850 Adapter Kit, MQB Collector, ECM-001, TCM-KIT, etc.)

• Convertidor V2 y otros módulos según las necesidades específicas

Especificaciones Técnicas

Compatibilidad y Herramientas Soportadas

• X300 Classic G3 / KEYMASTER G3 (versión IMMO Base o Full)

• X300 Pro4 / Key Master 5 (con programador MP001)

• OBDSTAR P50 (borrado de datos de airbag en procesadores R7F7016863, R7F7016843, R7F7016443, R7F701330A, etc.)

Funciones Soportadas y Accesorios

FAQ – OBDSTAR RH850/V850 Adapter Kit

Compatibilidad y Actualizaciones

P: ¿Debo actualizar mi tableta OBDSTAR antes de usar el kit?
R: Sí. Todas las tabletas OBDSTAR deben actualizarse con la última versión de software para garantizar la compatibilidad con las nuevas MCU y funciones IMMO.

P: ¿El kit puede funcionar de forma independiente?
R: No. Es obligatorio usar el programador MP001. Algunas funciones requieren accesorios adicionales como el MQB Collector o el ECM-001.

Funciones Técnicas

P: ¿Cuáles son las principales funciones del kit RH850/V850?
R: Admite la lectura y descifrado de datos IMMO/PIN, el borrado de datos de airbag (crash erase) y la gestión de módulos Dashboard, BCM y ELV, con soporte continuo para nuevos procesadores RH850.

P: ¿Por qué el kit incluye tantos accesorios?
R: Porque cubre varios tipos de MCU (Renesas RH850/V850, D70F35XX, R7F7014XX), lo que permite operaciones avanzadas de lectura segura, descifrado IMMO y programación de llaves AKL en múltiples marcas.

Volkswagen IMMO V / MQB

P: ¿Qué incluye el sistema IMMO V de Volkswagen?
R: IMMO V abarca BCM2, MQB y MLB:

• MQB5A: Primera generación (procesador V850, transpondedor Megamos-AES ID88)

• MQB5B: Segunda generación (procesador RH850, transpondedor ID88)

• MQB5C: Tercera generación (procesador RH850 con núcleo criptográfico, transpondedor Hitag-Pro ID5C – en desarrollo)

P: ¿Cómo se leen los cuadros MQB48-5A/5B?
R: Utilice el adaptador C4-06 según el esquema de cableado PCB incluido. Los componentes pueden retirarse para una lectura directa.

P: ¿Cómo identificar los cuadros MQB48-5A/5B (ID88) y MQB49-5C (ID5C)?
R:

1. Detección automática a través de OBD.

2. Comprobación visual del PCB: las serigrafías que comienzan con “EM” o “PCJ” indican cuadros MQB48-5A/5B.

P: ¿El tipo MQB 5C está soportado?
R: Aún no. El soporte para MQB49-5C (ID5C) está en desarrollo por OBDSTAR.

Recolección y Sincronización de Datos

P: ¿Para qué sirve el MQB Collector?
R: Permite recopilar los datos de autenticación ELV/TCM directamente desde el conector del cuadro y enviarlos al servidor para calcular los códigos IMMO, sin desmontar el módulo ELV.

P: ¿Es necesario el MQB Collector para la función AKL?
R: No, pero acelera el proceso. Sin él, es necesario desmontar el ELV y leer los datos D70F3624 manualmente mediante el MP001 y el adaptador C4-06.

P: ¿Cuál es la diferencia entre una llave con hoja y una llave de proximidad MQB?
R: Ambas son compatibles. La llave de proximidad requiere la lectura adicional de datos del módulo ELV.

Cálculo de Código IMMO y Sincronización

P: ¿Cómo se calcula el código de sincronización IMMO?
R:

• Llave con hoja: combinación de los códigos CS del Dashboard + ECM + TCM.

• Llave de proximidad: combinación de los códigos CS del Dashboard + ECM + TCM + ELV.
  Todos los datos se envían automáticamente a los servidores de OBDSTAR para un cálculo instantáneo en línea.

P: ¿Tiene algún costo el cálculo del código de sincronización?
R: No. El servicio es completamente gratuito y está disponible 24/7 a través de los servidores en la nube de OBDSTAR.

Accesorios y Compatibilidad

P: ¿Son necesarios accesorios adicionales para la reprogramación ECU?
R: Sí. Para un trabajo fiable sin desmontaje, se recomienda el uso de accesorios complementarios como ECM-001, TCM-KIT, MQB Collector o Converter V2.

P: ¿Es compatible el kit con dispositivos de terceros?
R: Sí, siempre que los archivos leídos no estén cifrados. En caso de usar equipos de terceros, verifique la compatibilidad de los formatos.

Por Qué Elegir el Kit OBDSTAR RH850/V850

• Amplia compatibilidad multimarcas y actualizaciones continuas

• Lectura y escritura de MCU RH850/V850 con alta estabilidad y precisión

• Total compatibilidad con las herramientas modernas de OBDSTAR

• Soporte completo para IMMO, Airbag, Dashboard, BCM y ELV

• Cálculo IMMO gratuito y disponible las 24 horas mediante servidores OBDSTAR

Resumen del Producto
