OBDSTAR RH850/V850 Adapter Kit – Kit Adaptateur Professionnel pour Airbag, IMMO et Tableaux de Bord

Présentation Générale

Le kit adaptateur RH850/V850 OBDSTAR est un outil de pointe conçu pour la lecture, le décryptage et la réinitialisation des données électroniques des véhicules modernes.
Il permet d’intervenir avec précision sur les modules Airbag, IMMO (anti-démarrage), tableaux de bord (Dashboard), BCM (Body Control Module) et ELV (Electronic Steering Lock).
Ce kit est indispensable pour les professionnels souhaitant effectuer des opérations complexes telles que la lecture de données sécurisées, la suppression de crash airbag ou la programmation de clés AKL (All Keys Lost) sur de nombreux modèles de véhicules récents.

⚠️ Important :
Le kit RH850/V850 doit impérativement être utilisé avec le programmateur multifonction OBDSTAR MP001.
Toutes les tablettes OBDSTAR doivent être mises à jour avec la dernière version logicielle afin d’assurer une compatibilité totale et un fonctionnement optimal.

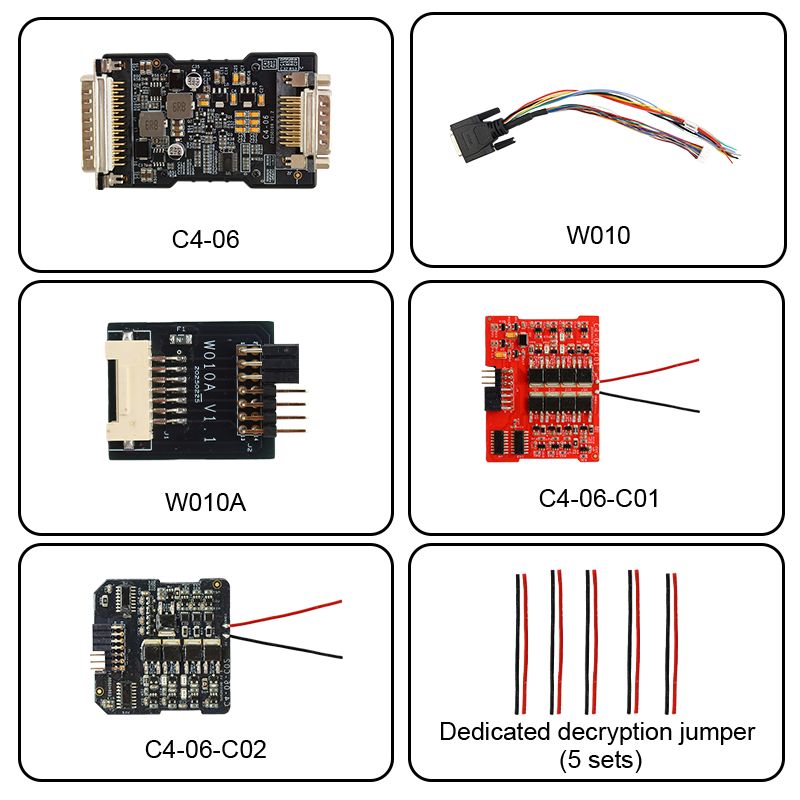

Contenu du kit

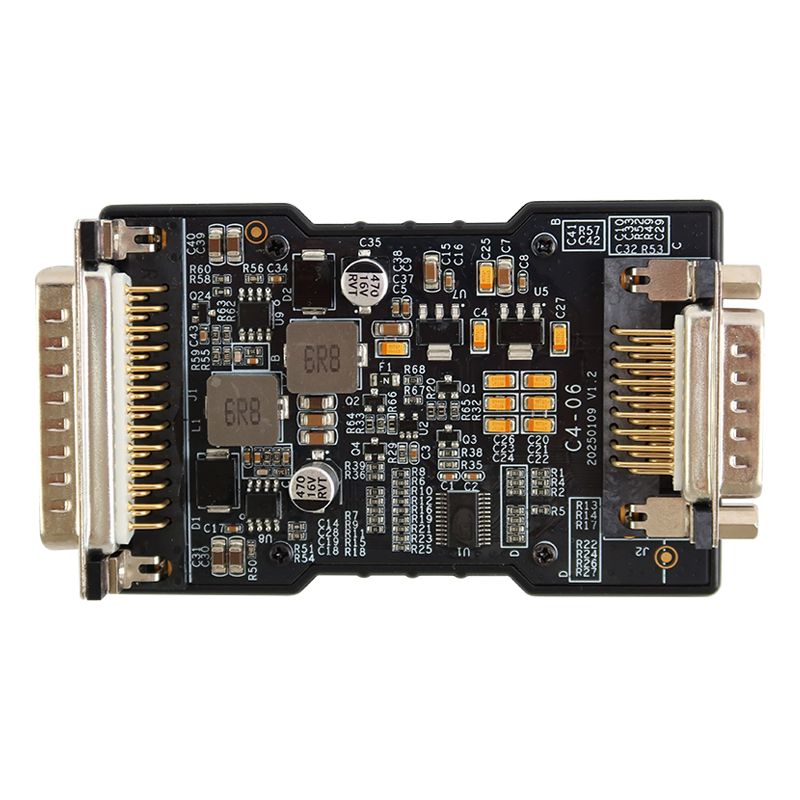

• 1 × C4-06

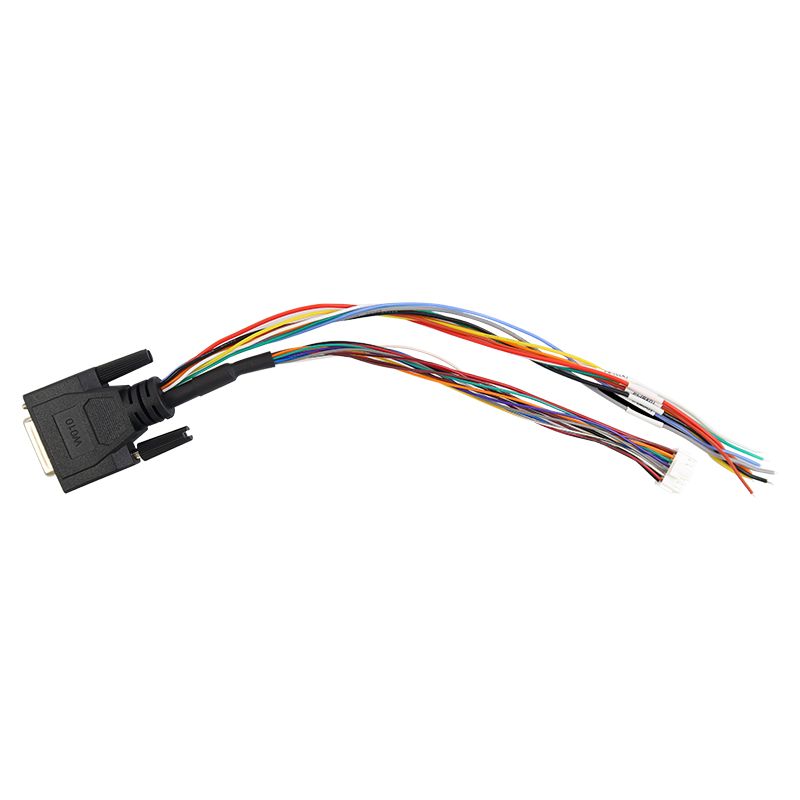

• 1 × W010

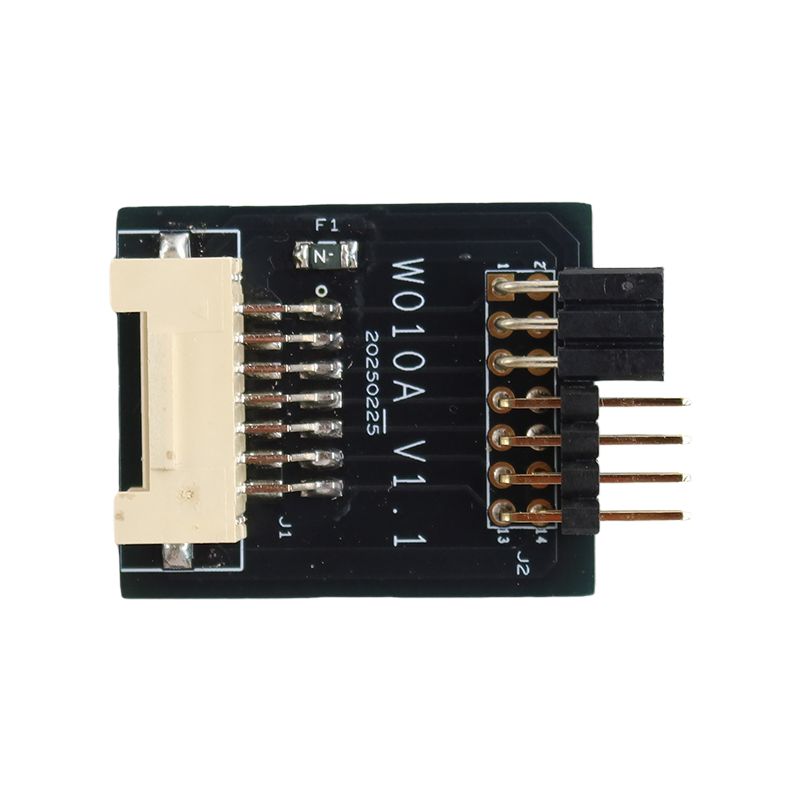

• 1 × W010A

• 1 × C4-06-C01

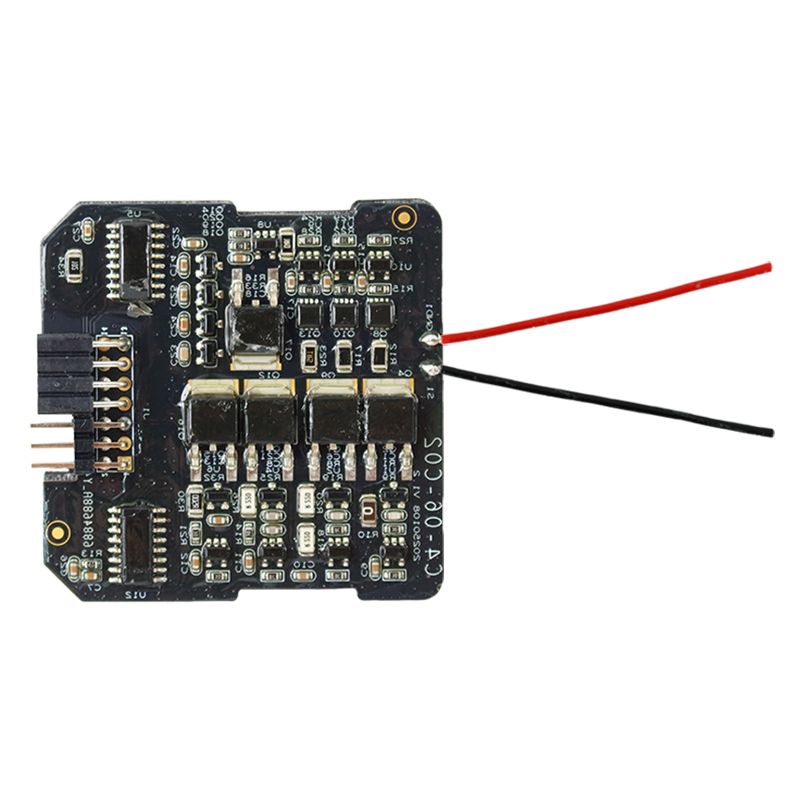

• 1 × C4-06-C02

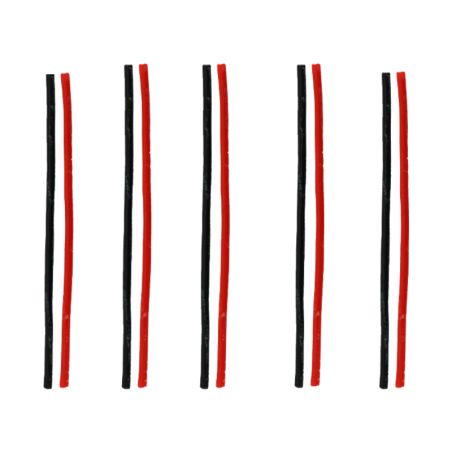

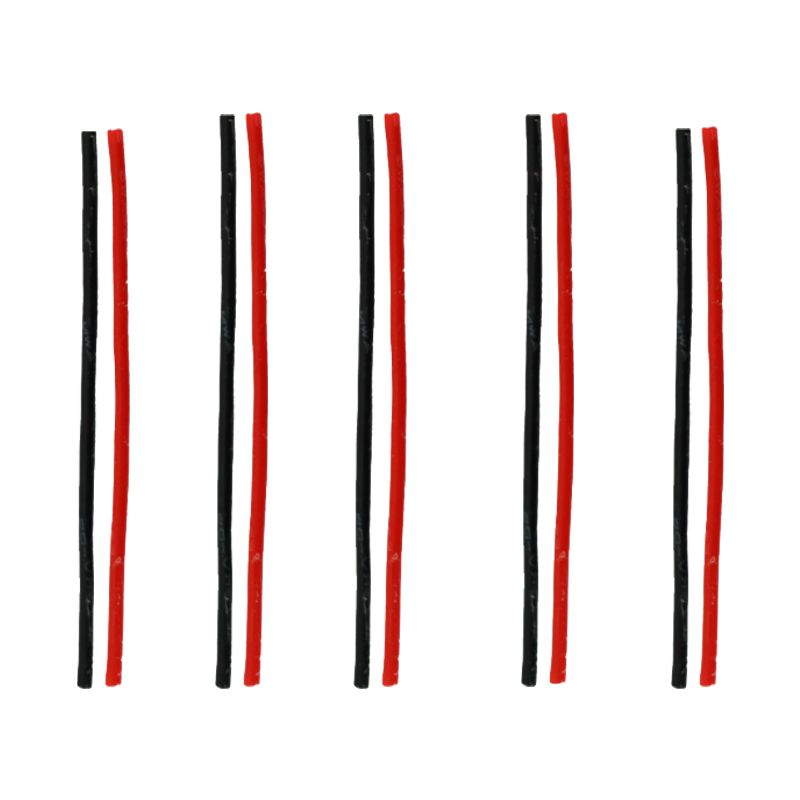

• 5 × Cavaliers de décryptage dédiés

Fonctions supportées

• Réinitialisation des modules Airbag (data R/W + crash erase)

• Lecture/déchiffrement IMMO & codes PIN

• Support Dashboard (tableaux de bord)

• Support BCM (Body Control Module)

• Support ELV (Electronic Steering Lock)

• Compatibilité avec ECM/TCM selon accessoires associés

• Lecture et synchronisation des données IMMO via serveurs OBDSTAR

Accessoires nécessaires (selon fonctions)

• RH850/V850 Adapter Full Kit (incluant : RH850/V850 Adapter Kit, MQB Collector, ECM-001, TCM-KIT, etc.)

• Convertisseur V2 et autres modules selon besoins spécifiques

Spécifications

• Fabricant : OBDSTAR

• État : Neuf

• Poids : 280 g

Compatibilité et Outils Supportés

• X300 Classic G3 / KEYMASTER G3 (version IMMO Base ou Full)

• X300 Pro4 / Key Master 5 (avec programmateur MP001)

• OBDSTAR P50 (effacement crash airbag sur processeurs R7F7016863, R7F7016843, R7F7016443, R7F701330A, etc.)

FAQ – OBDSTAR RH850/V850 Adapter Kit

Compatibilité et Mise à Jour

Q : Dois-je mettre à jour ma tablette OBDSTAR avant utilisation ?
R : Oui. Toutes les tablettes OBDSTAR doivent être mises à jour avec la dernière version logicielle afin de garantir la compatibilité avec les nouvelles MCU et fonctions IMMO.

Q : Le kit peut-il fonctionner seul ?
R : Non. L’utilisation du programmateur MP001 est obligatoire. Certains modules nécessitent également des accessoires additionnels (MQB Collector, ECM-001, etc.).

Fonctions Techniques

Q : Quelles sont les principales fonctions du kit RH850/V850 ?
R : Il prend en charge la lecture et le décryptage IMMO/PIN, la réinitialisation Airbag, et la gestion des modules Dashboard, BCM et ELV, avec un support évolutif des nouveaux processeurs RH850.

Q : Pourquoi le kit comprend-il autant d’accessoires ?
R : Parce qu’il couvre plusieurs types de MCU (Renesas RH850/V850, D70F35XX, R7F7014XX) pour des opérations complexes telles que la lecture sécurisée, le décryptage IMMO et la programmation clé AKL sur de multiples marques.

Volkswagen IMMO V / MQB

Q : Que comprend le système IMMO V de Volkswagen ?
R : IMMO V inclut BCM2, MQB et MLB :

• MQB5A : 1ʳᵉ génération (processeur V850, transpondeur ID88 Megamos-AES)

• MQB5B : 2ᵉ génération (processeur RH850, transpondeur ID88)

• MQB5C : 3ᵉ génération (processeur RH850 avec noyau cryptographique, transpondeur Hitag-Pro ID5C – en développement)

Q : Comment lire les dashboards MQB48-5A/5B ?
R : Utilisez l’adaptateur C4-06 selon le schéma PCB fourni. Les composants peuvent être retirés librement pour lecture directe.

Q : Comment distinguer les types MQB48-5A/5B (ID88) et MQB49-5C (ID5C) ?
R :

1. Identification automatique via OBD.

2. Vérification visuelle du PCB : les sérigraphies débutant par EM ou PCJ indiquent les dashboards MQB48-5A/5B.

Q : Le MQB type 5C est-il pris en charge ?
R : Pas encore. Le développement du support MQB49-5C (ID5C) est en cours chez OBDSTAR.

Collecte et Synchronisation des Données

Q : À quoi sert le module MQB Collector ?
R : Il permet de collecter directement les données ELV/TCM via le connecteur du tableau de bord et de les envoyer au serveur pour le calcul du code IMMO, sans avoir à retirer le module ELV.

Q : MQB Collector est-il nécessaire pour la fonction AKL ?
R : Non, mais il accélère la procédure. Sans lui, il faut démonter l’ELV et lire manuellement les données D70F3624 via MP001 et l’adaptateur C4-06.

Q : Quelle différence entre clé lame et clé de proximité MQB ?
R : Les deux sont prises en charge. La clé de proximité nécessite simplement la collecte des données ELV supplémentaires.

Calcul IMMO et Codes Synchronisés

Q : Comment se calcule le code de synchronisation IMMO ?
R :

• Clé lame : combinaison des codes CS Dashboard + ECM + TCM.

• Clé proximité : combinaison des codes CS Dashboard + ECM + TCM + ELV.
  Le tout est transmis automatiquement au serveur OBDSTAR pour un calcul instantané.

Q : Y a-t-il un coût pour le calcul du code synchro ?
R : Non. Le service est entièrement gratuit, disponible 24h/24, et intégré au cloud OBDSTAR.

Accessoires et Compatibilité

Q : Les accessoires supplémentaires sont-ils nécessaires au flashage ECU ?
R : Oui. Pour un travail fiable sans démontage, il est fortement recommandé d’utiliser les modules complémentaires (ECM-001, TCM-KIT, MQB Collector, Converter V2).

Q : Le kit est-il compatible avec les appareils tiers ?
R : Oui, à condition que les fichiers lus soient non chiffrés. Si vous utilisez un appareil tiers, vérifiez que le format des données soit compatible.

Pourquoi Choisir le Kit RH850/V850 OBDSTAR

• Couverture multimarque étendue et mise à jour continue

• Lecture et décryptage hautement stables des MCU RH850 et V850

• Compatibilité avec tous les outils OBDSTAR récents

• Support complet des fonctions IMMO, Airbag, Dashboard, BCM, ELV

• Calcul IMMO gratuit en ligne 24h/24 via serveurs OBDSTAR
