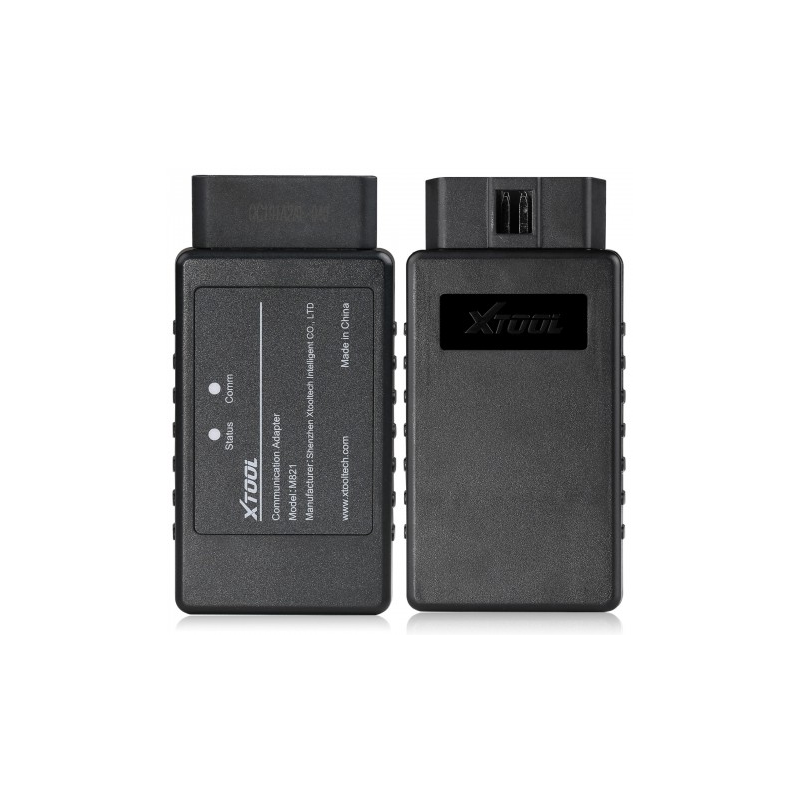

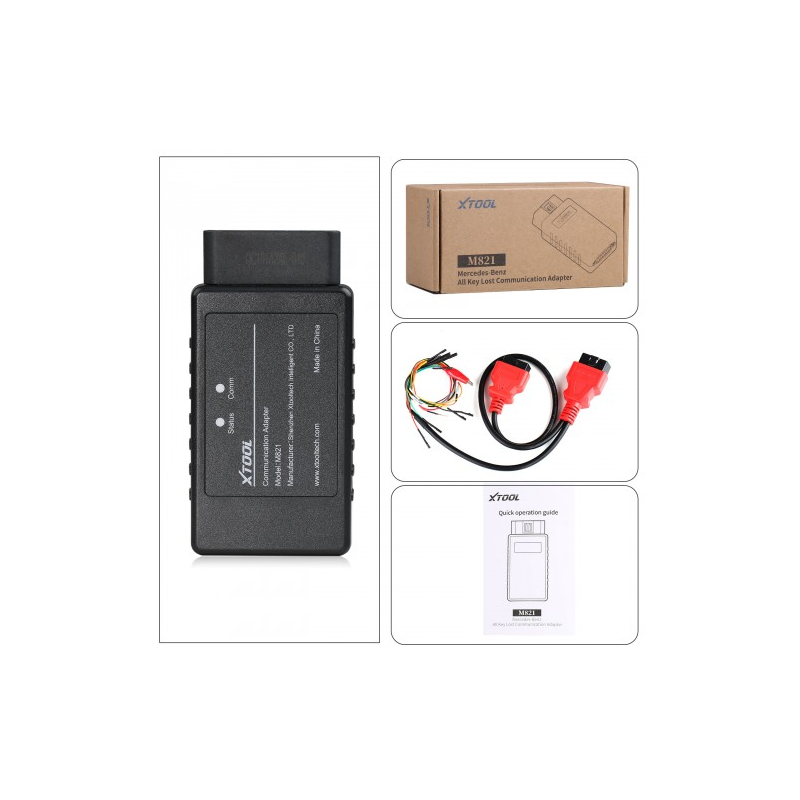

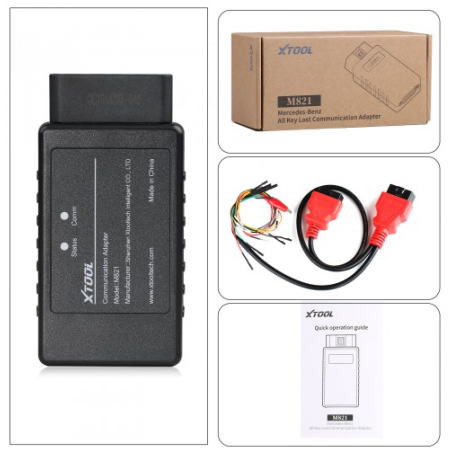

M821 - Adaptador XTOOL Allkeylost para llaves Mercedes Benz

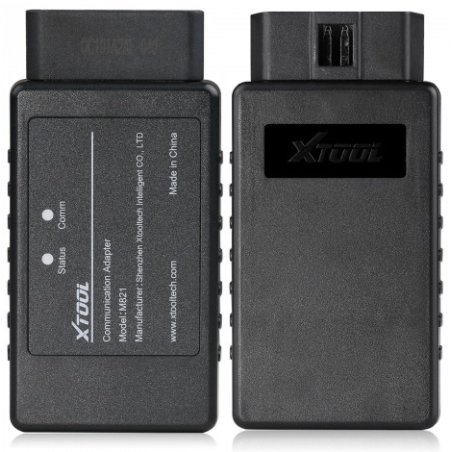

Cómo funciona:

1. Puerto OBD-16: se utiliza para conectarse a J1Z02_BENZ cable de comunicación o conectarse a módulos EIS / EZS a través de cables DuPont.
*Precaución: no conecte directamente al puerto OBD del coche.

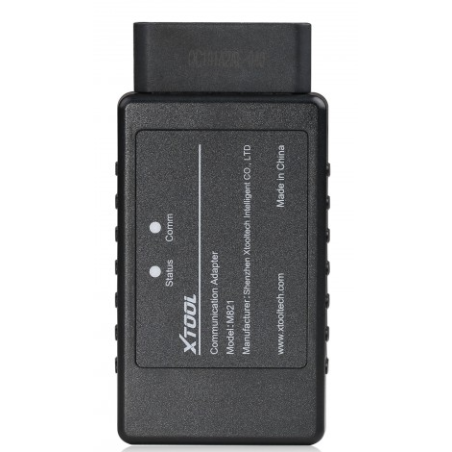

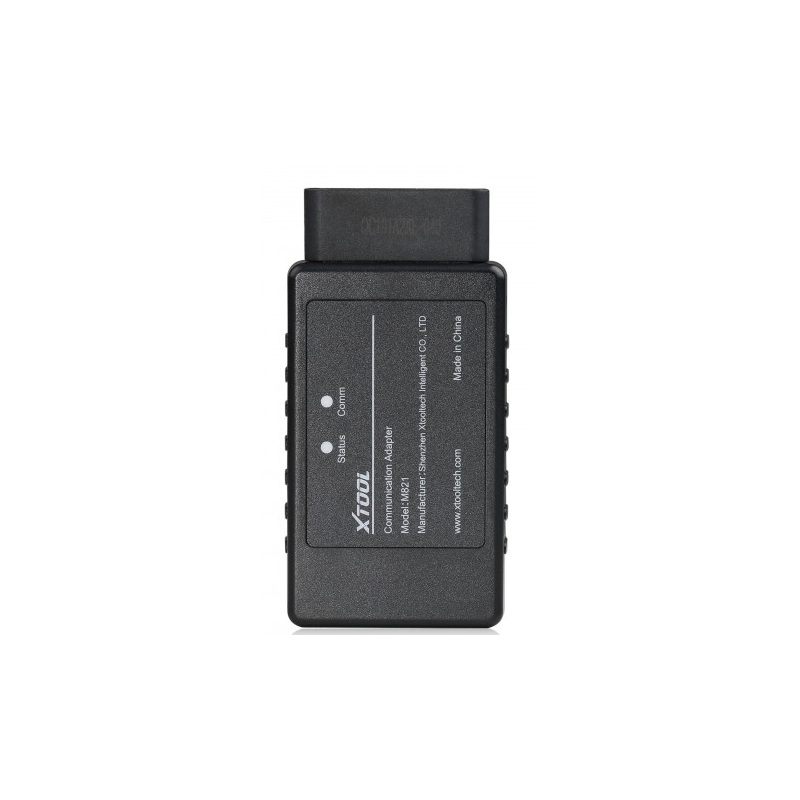

2. LED de estado: Muestrael estado de alimentación del adaptador. Cuando las luces rojas están encendidas, indica que el dispositivo está encendido.
3. Luz de comunicación: Muestra el estado de comunicación del adaptador. Cuando los LED azules están encendidos, indica que el adaptador se está comunicando con la tableta.

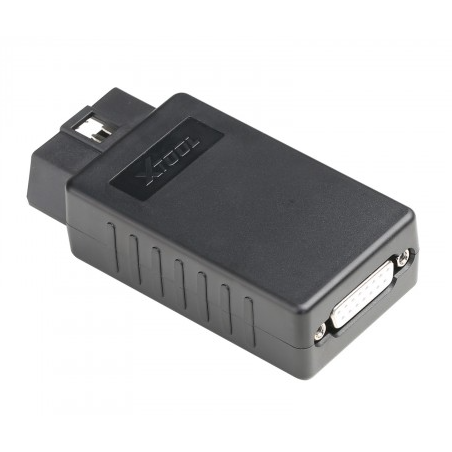

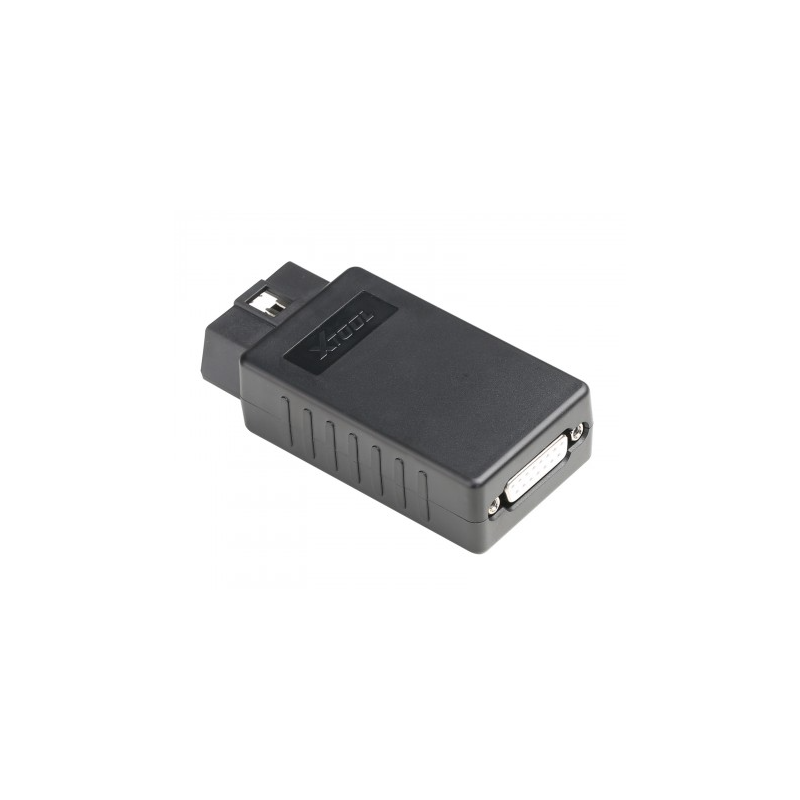

4. Puerto DB15: se utiliza para conectar al cable principal de las tabletas XTOOL.
* Nota: Antes de conectar el adaptador M821, desconecte el conector OBD2-16 del cable principal.
5. El adaptador M821 debe utilizarse junto con
Método de conexión

1. Conecte el KC501 al dispositivo a través de USB.
2. Conecte el emulador IR de Mercedes-Benz al KC501.
3. Desconecte el conector OBD2 del cable principal y, a continuación, conecte el dispositivo (o la carcasa VCI) al adaptador M821 mediante el cable principal.
4. Conecte la fuente de alimentación de 12V al cable principal.

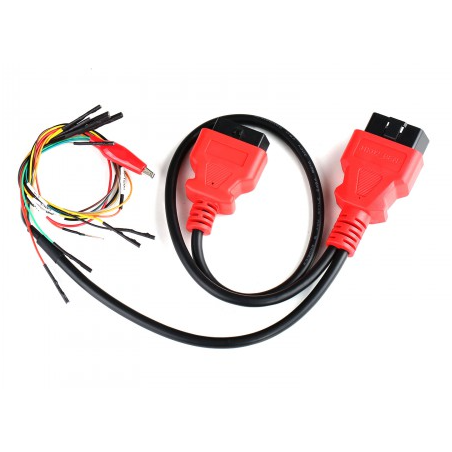

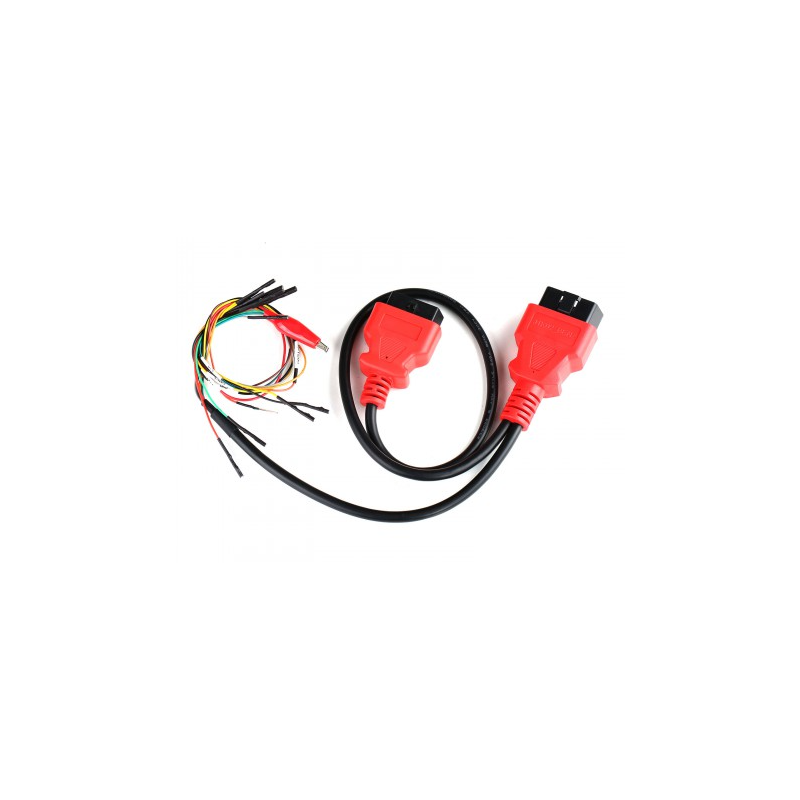

5. Conecte el módulo EIS/EZS al adaptador M821 mediante el cable J1K02_BENZ. Compruebe el dispositivo para obtener los detalles de inicio de sesión.
*Nota: Compruebe las imágenes del dispositivo cuando conecte el adaptador M821 y el módulo EIS/EZS a través del cable J1K02_BENZ.
*Nota: El emulador IR de Mercedes-Benz debe estar conectado a la ranura del módulo cuando esté en funcionamiento.

*Nota:
Para dispositivos con una carcasa VCI, conecte el adaptador M821 con la carcasa VCI mediante el cable principal y mantenga la carcasa VCI conectada al dispositivo a través de Bluetooth. Puede verificar los detalles de conexión de estos dispositivos en el dispositivo.
