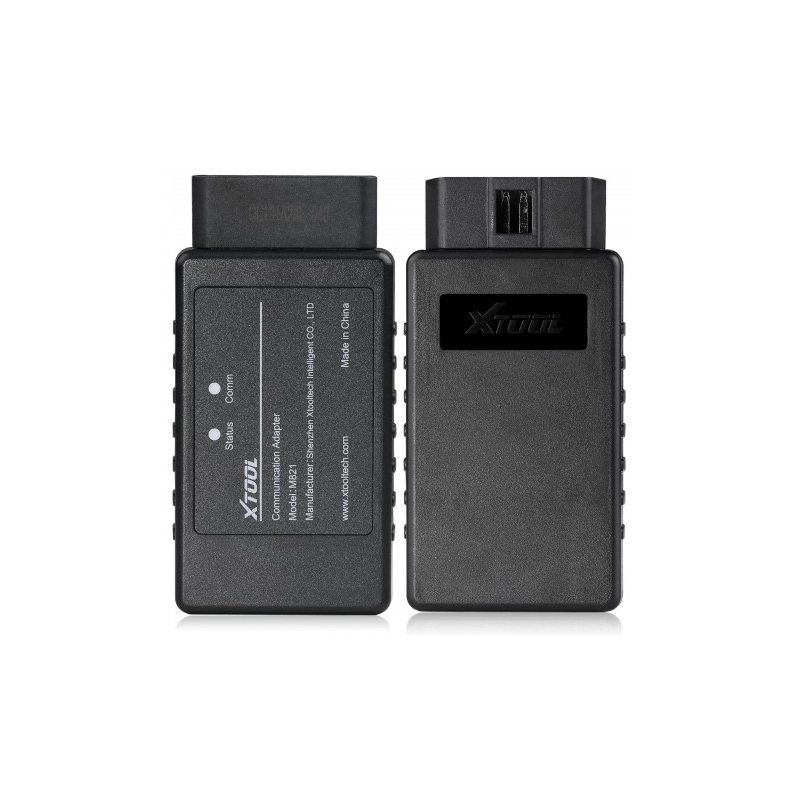

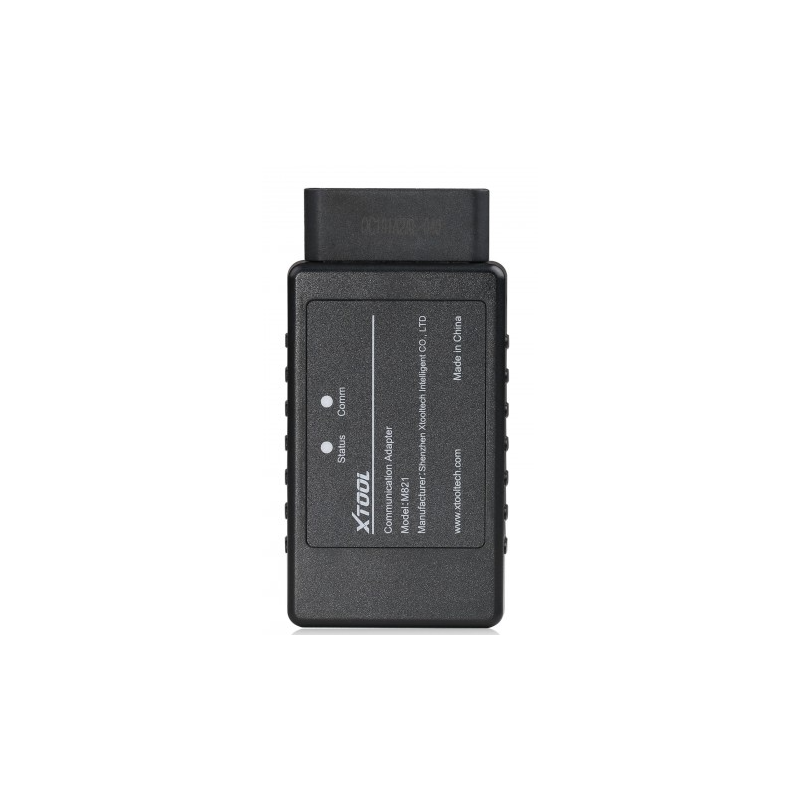

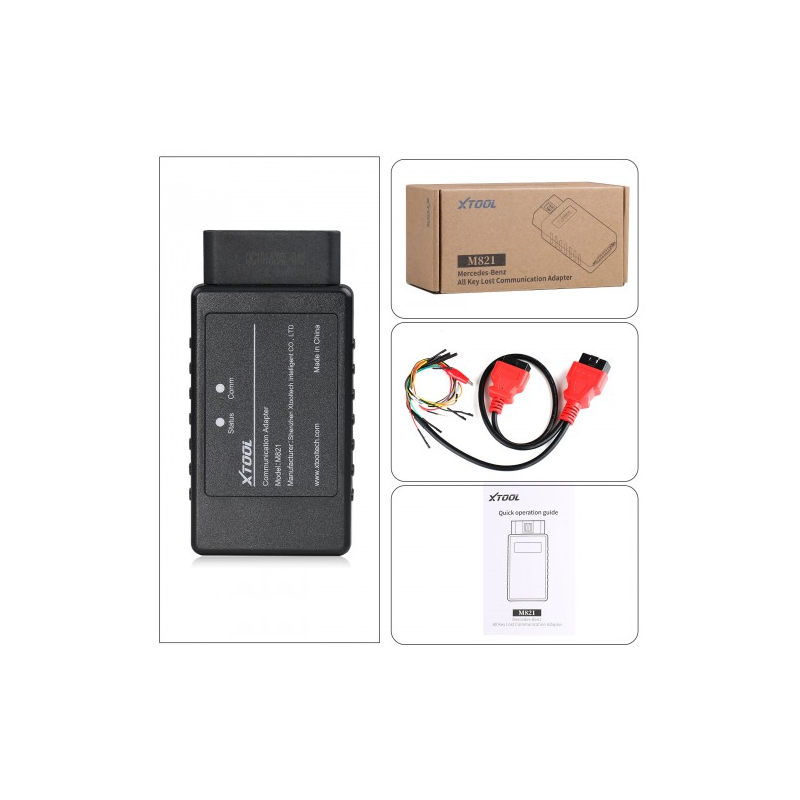

XTOOL - M821 - Adaptateur pour faire du toute clés perdus pour véhicules Mercedes Benz

Comment ça fonctionne :

1. Port OBD-16: utilisé pour se connecter au câble de communication J1Z02_BENZ ou se connecter aux modules EIS/EZS via des câbles DuPont.
*Attention: ne connectez pas directement au port OBD de la voiture.
2. Voyant d’état : Indique l'état de l'alimentation de l'adaptateur. Lorsque les voyants rouges sont allumés, cela indique que l'appareil est sous tension.
3. Comm Light: affiche l'état de communication de l'adaptateur. Quand le les voyants bleus sont allumés, cela indique que l'adaptateur communique avec la tablette.

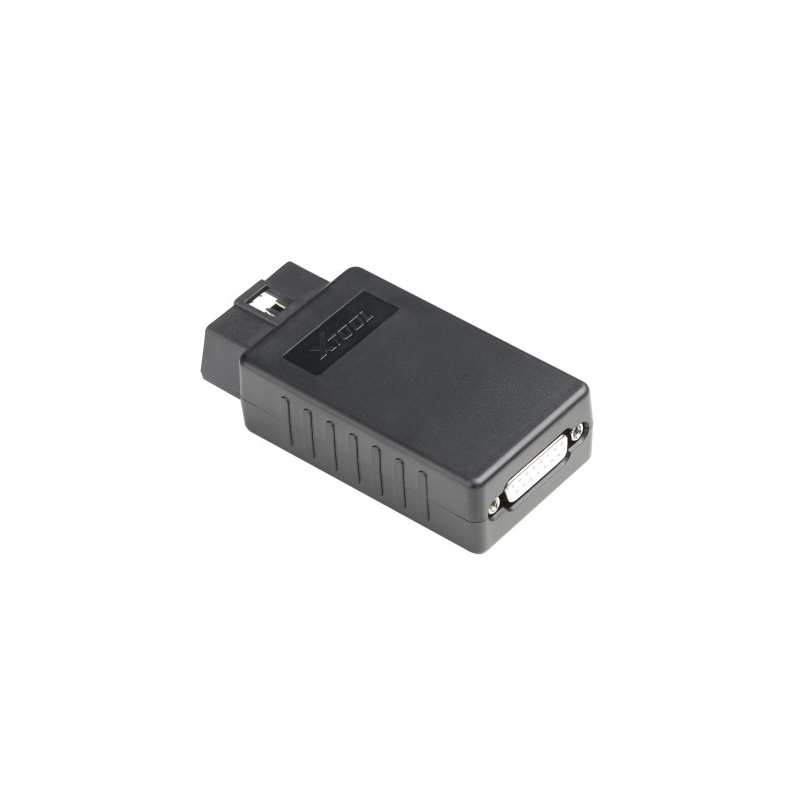

4. Port DB15: utilisé pour se connecter au câble principal des tablettes XTOOL.
* Remarque: avant de vous connecter à l'adaptateur M821, veuillez déconnecter le connecteur OBD2-16 du câble principal.
5. L'adaptateur M821 doit être utilisé ensemble avec
Méthode de connexion

1. Connectez le KC501 à l'appareil via USB.
2. Connectez l'émulateur IR Mercedes-Benz sur KC501.
3. Déconnectez le connecteur OBD2 du câble principal, puis connectez l'appareil (ou le boîtier VCI) à l'adaptateur M821 à l'aide du câble principal.
4. Connectez l'alimentation 12V sur le câble principal.
5. Connectez le module EIS/EZS à l'adaptateur M821 à l'aide du câble J1K02_BENZ. Veuillez vérifier l'appareil pour les détails de connexion.
*Remarque: veuillez vérifier les images dans l'appareil lors de la connexion de l'adaptateur M821 et du module EIS/EZS via le câble J1K02_BENZ.
*Remarque: l'émulateur IR Mercedes-Benz doit être branché dans la fente du module lorsqu'il fonctionne.

*Noter:
Pour les appareils équipés d'un boîtier VCI, connectez l'adaptateur M821 avec le boîtier VCI à l'aide du câble principal et maintenez le boîtier VCI connecté à l'appareil via Bluetooth. Vous pouvez vérifier les détails de connexion de ces appareils dans l'appareil.
