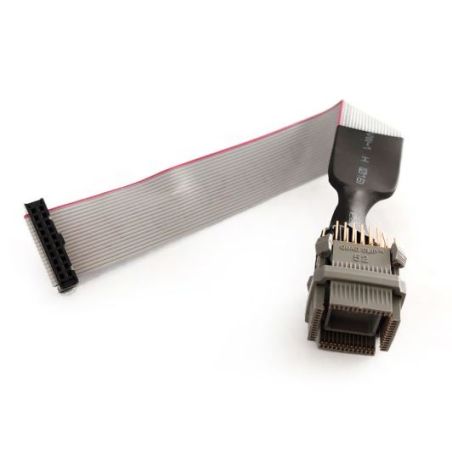

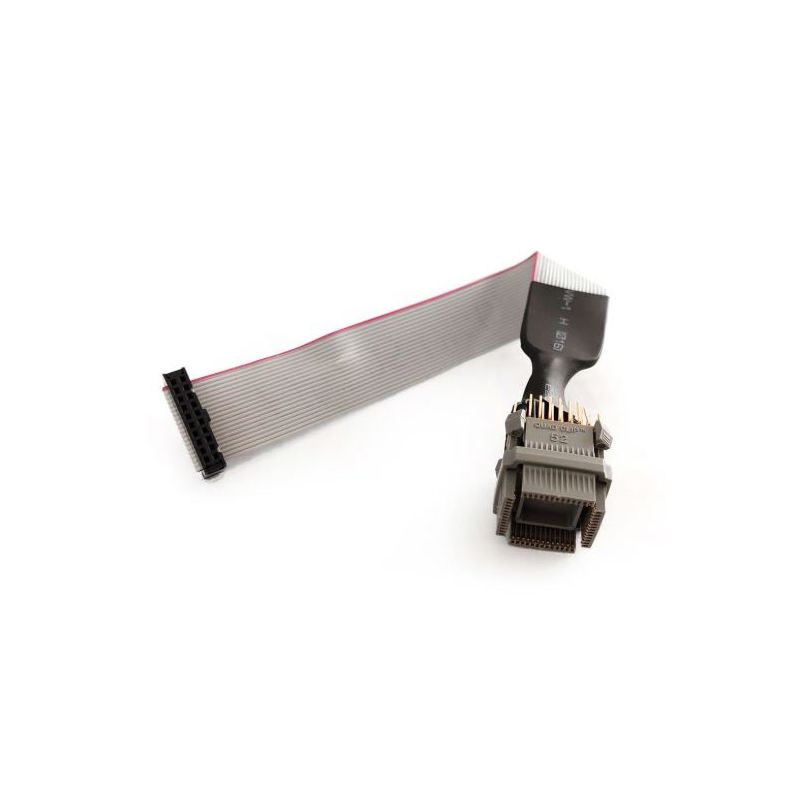

Pince de test MCU 52 broches Zed-Full™ ZFH-EA5 : lecture MCU en circuit pour BMW™ EWS3 / EWS3+
La Zed-Full™ ZFH-EA5 est une pince de test MCU 52 broches conçue pour les opérations professionnelles de lecture et d’extraction de données sur les systèmes BMW™ EWS3 et EWS3+. Elle se connecte directement au module, permettant une lecture en circuit (in-circuit) sans nécessiter le retrait du microcontrôleur, une opération souvent risquée et chronophage.
Cet accessoire est particulièrement adapté aux ateliers spécialisés dans la duplication de clés, la programmation automobile et l’électronique embarquée utilisant le Zed-FULL™ et les câbles dédiés IEA™.
Avantages clés
-
Lecture MCU sans dessoudage : pas besoin d’enlever le microcontrôleur
-
Lecture en circuit (In Circuit Reading) : gain de temps et sécurité accrue
-
Aucun lecteur EEPROM supplémentaire requis
-
Aucune connexion informatique nécessaire
-
Compatible avec les modules BMW™ EWS3 / EWS3+ utilisant MCU 11EA9
Compatibilité technique
Microcontrôleurs (MCU) pris en charge
-
MC68HC11EA9 (0D46J)
-
MC68HC11EA9 (1D47J)
Modules pris en charge
Marques et véhicules compatibles
Compatibilité modèles
| Marque |
Modèle |
Années |
Remarques |
| BMW™ |
Tous modèles |
1999 → 2005 |
Compatibilité EWS / EWS3+ uniquement |
| BMW™ |
X3 |
2003 → 2006 |
- |
| BMW™ |
X5 |
1999 → 2006 |
- |
| BMW™ |
Z3 |
1995 → 2002 |
- |
| BMW™ |
Z4 |
2002 → 2008 |
- |
| BMW™ |
Z8 |
2000 → 2003 |
- |
| Land Rover™ |
Tous modèles |
- |
- |
| MINI Cooper™ |
Tous modèles |
2002 → 2006 |
Compatibilité EWS / EWS3+ uniquement |
| Range Rover Vogue™ |
- |
2002 → 2006 |
Compatibilité EWS / EWS3+ uniquement |
Caractéristiques produit
-
Type : pince / clip de test MCU
-
Nombre de broches : 52 broches
-
Compatibilité : câble MCU (7)05B / MCU 11EA9
-
Fabricant : IEA™ (Zed-Full™)
-
État : neuf
-
Poids : environ 40 g
Pour quel usage ?
Cette pince est idéale pour :
-
lecture et sauvegarde des données EWS3 / EWS3+ sur BMW™
-
programmation et duplication de clés BMW™
-
récupération de données immobilizer BMW™ sans démontage électronique lourd
-
interventions rapides en atelier sans dessoudage
FAQ
La pince ZFH-EA5 nécessite-t-elle de dessouder le MCU ?
Non. Elle permet une lecture directement en circuit, sans retirer le microcontrôleur.
Est-ce compatible avec tous les véhicules BMW™ ?
Elle est compatible avec les systèmes EWS/EWS3/EWS3+ sur une large plage de modèles BMW™, mais uniquement sur les véhicules équipés des MCU compatibles (11EA9).
Un lecteur EEPROM est-il indispensable ?
Non. La ZFH-EA5 évite l’utilisation d’un lecteur EEPROM supplémentaire dans la plupart des cas.
Est-ce un produit officiel Zed-Full™ ?
Oui, il s’agit d’un accessoire IEA™ (Zed-Full™) destiné à l’environnement Zed-FULL™.
